DSP контроллер с программой NC Studio

DSP контроллер с программой NC Studio (Lite)

В гравировально-фрезерных станках с ЧПУ для управления достаточно хорошо зарекомендовал себя DSP контроллер с программой NC Studio.
Эта система имеет ряд отличий от других аналогов:

  • простой интерфейс;
  • удобная графическая оболочка;
  • возможность виртуальной симуляции управляющей программы;
  • совместимость с такими CAD/CAM системами пространственного моделирования как Solid Works, Type 3, ArtCam и подобные им;
  • простота и удобство в работе;
  • защита от несанкционированного изменения настроек;
  • управление тремя координатами (X.Y.Z) c использованием шаговых двикателей;
  • возможноcть поддержания координаты вращения и т.д.

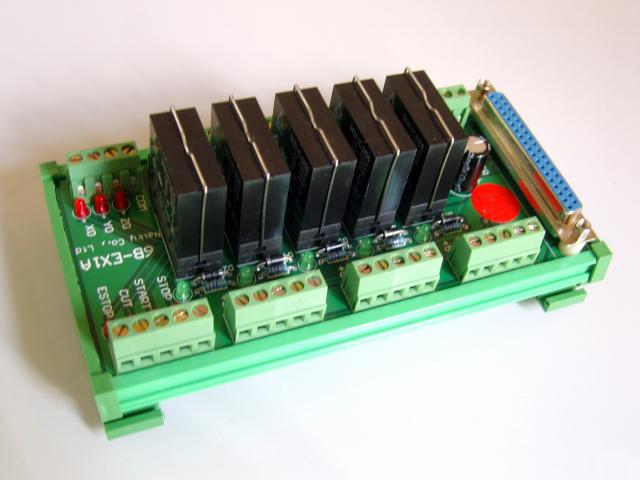

DSP контроллер с программой NC Studio

DSP контроллер с программой NC Studio (FuLL)

DSP контроллер - это электронное устройство управления для оперативной обработки и буферизации данных со встроенным цифровым сигнальным процессором (DSP - от англ. digital signal processor). Контроллер DSP предназначен для эффективного и быстрого управления приводами электродвигателей гравировально-фрезерных станков с ЧПУ посредством передаваемых импульсов. В зависимости от способа установки и исполнения контроллера предоставлена возможность управления станком с помощью:

  • встроенной системы с графическим монитором, клавиатурой и функциональными кнопками;

  • периферийного самостоятельного DSP контроллера в виде компактного пульта с графическим дисплеем, функциональными кнопками управления и интерфейсом для подключения к внешним устройствам;

  • встроенной в персональный компьютер системы управления, состоящей из DSP-PCI платы и комплекта программного обеспечения.

Основные особенности DSP контроллера:

Автоматическое управление приводами электродвигателей станка происходит при поступлении специальных сигналов от DSP контроллера. Система управления считывает данные для преобразования программных кодов в сигналы управления из энергонезависимой встроенной памяти контроллера или внешнего накопительного flash-устройства. Электропитание контроллера осуществляется при подключении к станку через кабель или при помощи USB интерфейса через персональный компьютер.
Кнопочный блок управления пульта DSP контроллера позволяет автономно выполнять следующие операции:

  • прямой и обратный ход приводных электродвигателей;

  • управление частотой вращения шпиндельного вала;

  • установка нулевых значений по осям;

  • возврат к позиции HOME (к нулевым значениям оборудования);

  • запуск, остановка и временное прерывание исполняющих программ;

  • доступ к сервисному меню настроек;

  • редактирование и удаление данных.

Система управления, встроенная в DSP контроллер, оперирует стандартными HPGL-3D и G-кодами, которые позволяют создавать алгоритмы работы станка с использованием наиболее популярных программных пакетов (MasterCAM, Pro-E, ArtCam, AlphaCam и другие).

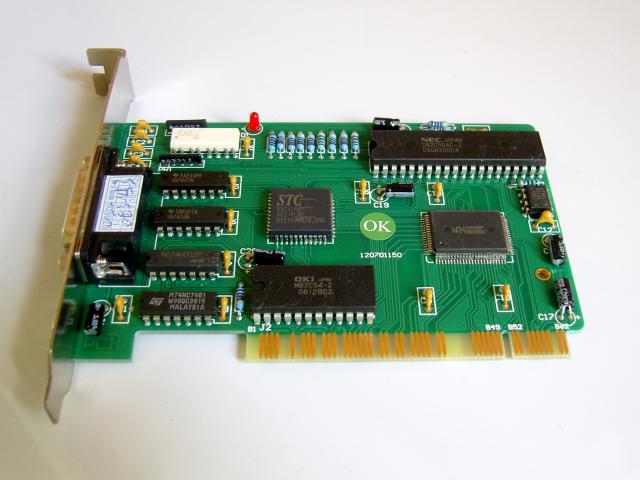

Предлагаемая система управления с программой NC Studio устанавливается в системный блок персонального компьютера (ПК) в разъем PCI. Контроллер, установленный в ПК, соединяется кабелем с системой ЧПУ фрезерного станка. Программное обеспечение NC Studio, установленное на ПК, обеспечивает автоматический контроль фрезерования с высокой скоростью посредством контроллера. Система управления использует стандартные G-коды и HPGL-3D коды, что позволяет формировать задания, используя самые распространенные программные пакеты: ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA и т.п.

Отличительные особенности:

  • Разгрузка центрального процессора персонального компьютера, что снижает требования к мощности ПК. NC Studio может работать на компьютере с процессором Pentium 233 Mhz;

  • Система позволяет обрабатывать файлы, сделанные в разных форматах и программах;

  • Простота и удобство эксплуатации;

  • Работает с поворотной осью 3+1;

  • Простой интерфейс и удобство управления;

  • Работает с шаговыми и серводвигателями;

  • Низкая стоимость при высоком качестве.

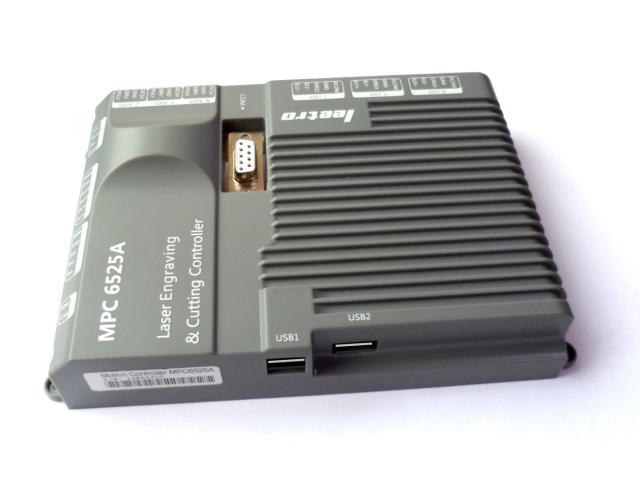

DSP контроллера MPC 6525A

DSP контроллер MPC 6525A

Leetro™ MPC6525 - 3-х координатный контроллер для использования в технологических лазерах для лазерной гравировки и резки. MPC6525 построен на базе расширенной логической матрицы, программируемой пользователем (Field Programmable Gate Array)(FPGA) и 32-bit DSP процессора.
Основные характеристики контроллера:

  1. Частота пульсов до 7,5 Гц;
  2. 3-координатное управление шаговыми или серво-двигателями;
  3. Загрузка данных с USB-диска или USB-кабель для передачи данных;
  4. Скорость передачи данных по USB-кабель до 500 Кб/с;
  5. 1-CH включения/выключения лазера;
  6. 1-CH сигнал PWM регулировка мощности лазера;
  7. PWM контроль дежурной дуги лазера;
  8. Програмная компенсация растяжения зуб.ремня;
  9. 128 Mb встроенной памяти.

Назначение DSP контроллера MPC 6525A:

  • Прием информации от внешних источников и датчиков;
  • Обработка полученной информации в соответствии с программой;
  • Формирование необходимых сигналов для выполнения программы;
  • Передача сформированных команд на исполнительные устройства.

Иными словами, контроллер предназначен для загрузки в него исполняемого файла - программы, в соответствии с которой, он будет управлять перемещением фокусирующего объектива (лазерной головки) и мощностью излучателя. Благодаря этому обеспечивается заданное разрешение и глубина гравировки, контроль скорости резки и прохождения углов, криволинейных контуров.

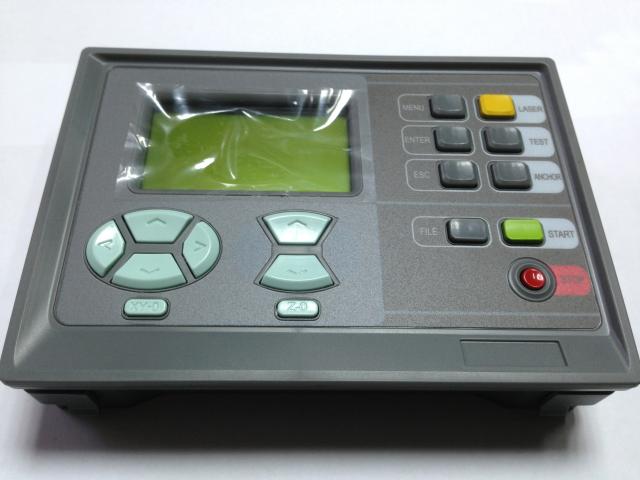

Контроллер комплектуется дисплеем с жидкокристаллическим экраном и пультом управления. На экране отображается информация о текущем процессе по всем заданным координатным осям, а при помощи кнопок на пульте можно корректировать параметры выполнения той или иной операции.
Некоторые модели, например Leetro MPC 6565, снабжены функцией, которая позволяет контролировать мощность не одной, а двух лазерных трубок, осуществляя раздельную регулировку для каждой трубки.
Контроллер является сложным электронным элементом, сродни материнской плате компьютера и требует бережного и аккуратного обращения, а также защиту от статического электричества и наводок.

Технические характеристики

Частота импульсов, кГц:

160

Максимальная скорость работы, м/с:

96

Протокол работы:

step-dir

Формат файлов

G код, PLT файлы (дополнительно)

Поддерживаемые одновременно оси:

3 (2 + вращение)

Работа с поворотным устройством:

Да

Аналоговый выход для управления шпинделем, В:

0...10

Управляемые моторы

Шаговые/Серво двигатели

Функции интерполяции

Линейная, круговая

Функция управления шпинделем

Есть

Функция проверки данных системы

Есть

Функция настройки данных работы

Есть

Язык ПО:

Английский

Версия ПО:

NС studio v8, v9, v10

Рабочая температура

От 0°С до +70°С

Вес, кг:

1
