Фокусирующая линза для лазерного станка.

Фокусирующая линза для лазерного станка

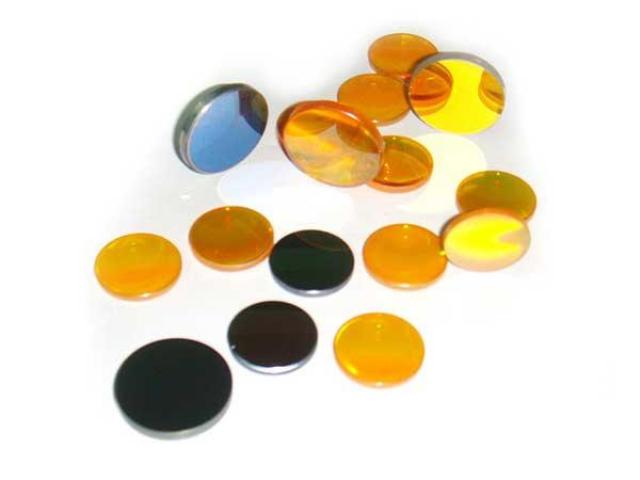

Фокусирующие линзы, используемые в различных технологических лазерах и лазерных граверах, предназначены для фокусировки лазерного луча на поверхность обрабатываемого материала или детали. Каждая линза имеет свое фокусное расстояние. Выбор фокусного расстояния определяется видом работы на лазерном оборудовании. Фокусирующие линзы для технологических СО2 лазеров изготавливаются из разных материалов, таких как GaAs и ZnSe, разных диаметров и толщин, с различным просветлением и напылением - это обеспечивает качество фокусировки, пропускную способность линзы и диаметр пятна лазерного излучения на поверхности обрабатываемой детали.

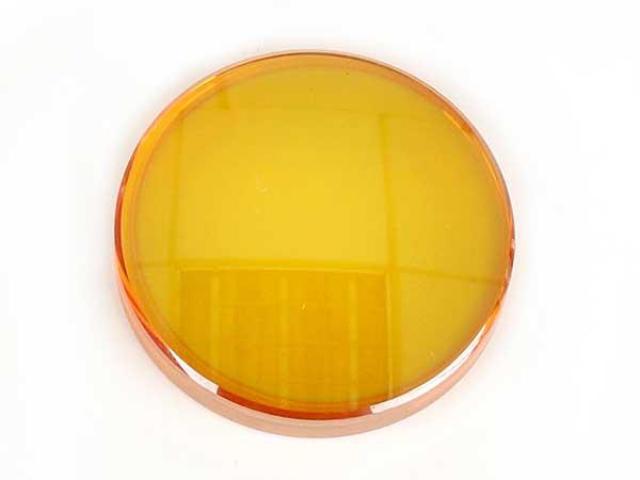

Предлагаемые фокусирующие линзы для лазеров изготовлены из материала ZnSe (производства США) на ведущих предприятиях Юго-Восточной Азии (Сингапур, Тайвань), имеющего низкий уровень поглощения, высокую плотность, высокую твердость поверхности мембраны и большую устойчивость к царапинам. Двухсторонняя антибликовая пленка (покрытия) CVD ZnSe в основном используется для уменьшения или устранения отражения света от оптической линзы, призмы, плоских зеркал и т.д. для того, чтобы увеличить прохождение излучения (лазерного пучка) и уменьшить или отсечь рассеянный свет. В общем рабочем диапазоне длины волны (10,6 мкм) СО2 излучения, коэффициент пропускания фокусирующих линз может достигать значения в пределах 99,8%. Эти линзы для фокусировки лазерного луча используются в технологических лазерах для резки, гравировки и маркировки.

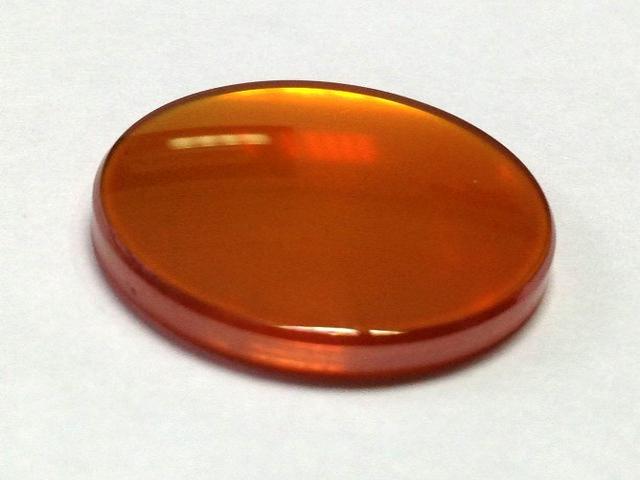

Линзы для фокусировки CVD ZnSe, предлагаемые нами, имеют диаметры 12 мм, 14 мм, 18 мм, 19.05 мм, 20 мм, и 25 мм. Мы также можем принять заявку на изготовление фокусирующих линз с различными диаметрами под заказ, чтобы удовлетворить любые Ваши требования.

При работе с оптическими элементами (такими как фокусирующие линзы лазеров), необходимо строго соблюдать следующие требования:
  1. Все работы с оптическими элементами, необходимо проводить в специальных перчатках из резины/латекса. Попадание грязи, пыли и масляных пятен на рабочие поверхности фокусирующих линз категорически не допускается. Это может привести к резкому снижению их срока службы.
  2. Не используйте какие-либо инструменты (отвертки, пинцеты и другие металлические инструменты) для установки и снятия фокусирующих линз, т.к. материалы используемые для производства инфракрасных оптических элементов (фокусирующих линз ) хрупкие. Они являются монокристаллами или поликристаллами. Эти материалы не имеют прочности стекла, и не могут подвергаться механическим нагрузкам , которые предусмотрены для оптических элементов из стекла.
  3. В целях защиты от повреждения, оптические элементы должны всегда размещаться на специальной бумаге из комплекта.
  4. Во избежание царапин, не ставьте оптические элементы на жесткую или шероховатую поверхность.

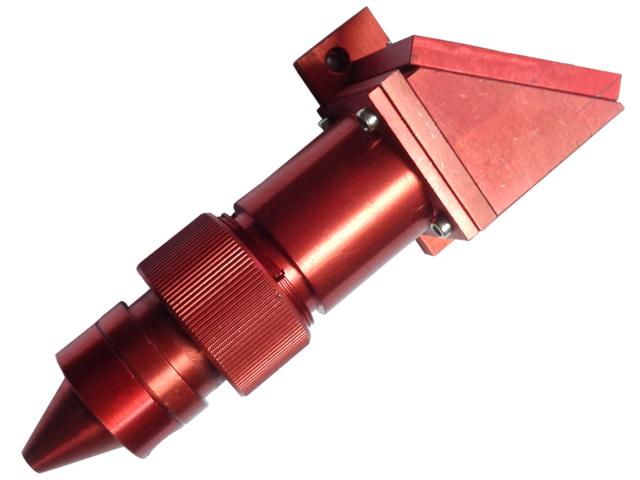

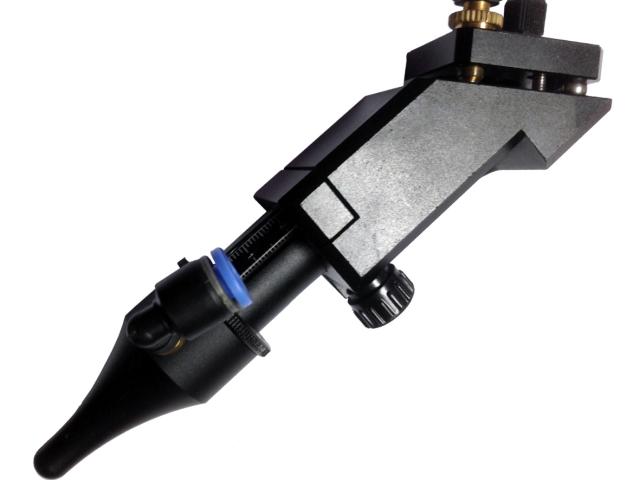

  5. Чистка и протирка фокусирующих линз лазерных граверов, установленных в объектив, может привести к целому ряду проблем. Мы рекомендуем проводить чистку неустановленных оптических компонентов.
Технические характеристики

Длина волны излучения

10,6мкм

Допуск фокусного расстояния

±1%

Допуск диаметра линзы

D /-0.1мм

Допуск толщины линзы

±0,1мм

Эксцентричность линзы

менее 3

Фаска

0,2*45

Эффективность апертуры

не менее 90%

Покрытие

на 10,6мкм (AR-покрытие)

Материал

Диаметр

Толщина

Фокусное расстояние

Цена, грн.

GaAs

12мм

2,5мм

1,5 дюйма (38,1мм)

уточните у менеджера

ZnSe

20мм

3,0мм

1,5-4 дюйма (38,1-101,6 мм)

уточните у менеджера
