Цанга ЧПУ станка.

Цанга ЧПУ станка

Цанга (от нем. Zange), приспособление в виде пружинящей разрезной втулки для зажима цилиндрических или призматических предметов. Цанга имеет осевые прорези, разделяющие лепестки - зажимные кулачки. Зажим предмета происходит под действием осевого усилия, приложенного к наружной или внутренней (при зажиме предмета за его внутреннюю поверхность) конической части цанги. Применяется в качестве зажимных патронов на металлорежущих или деревообрабатывающих станках, в цанговых карандашах и т.п. Цанги производятся как дюймовые, так и метрические из специальной инструментальной стали. Это позволяет получить качественную поверхность контакта между цангой и инструментом, что способствует повышению точности, надежному креплению и стойкости инструмента при резке. Цанги используются в станках, предназначенных для фрезерования, сверления, нарезания резьбы, гравировки и т.д.

Цанги тип ER предназначены для закрепления инструмента с цилиндрическим хвостовиком.

Усилие зажима режущего инструмента в цанговом патроне составляет 15÷20 Nm. Под усилием зажима режущего инструмента понимается максимальный передаваемый крутящий момент (без проворота инструмента в патроне). У патронов повышенной точности и прецизионных, посадочный конус для цанги имеет радиальное биение не более 3мкм.

Технические информация

Цанги типа ER

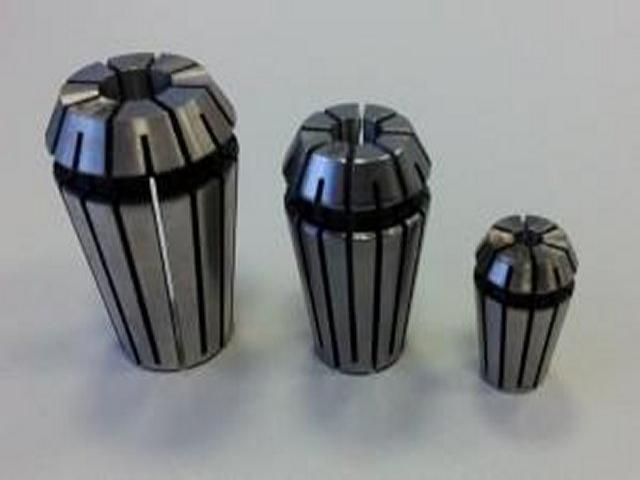

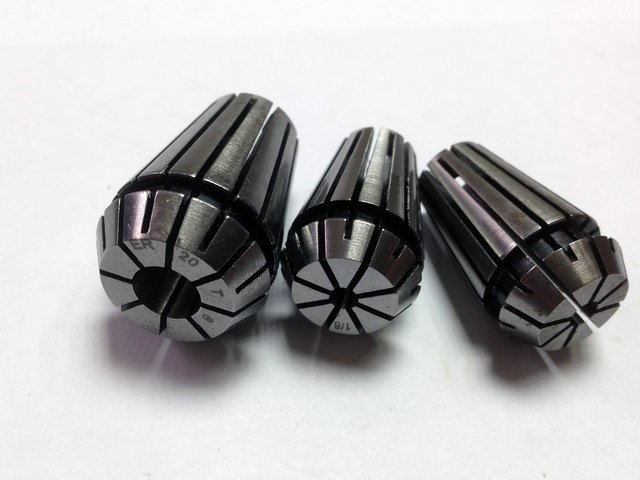

Цанга ЧПУ станка. Цанги ER универсальные, для крепления инструмента (фрез, граверов) в шпинделях фрезерных станков различных конструкций и производителей.

Предлагаем:

ER-8 - 2.0 мм, 3.175 мм, 4.0 мм, 5.0 мм.

ER-11 - 2.0 мм , 3.175 мм, 4.0 мм, 5.0 мм, 6.0 мм.

ER-16 - 3.175 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 12.0 мм.

ER-20 - 3.175 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 12.0 мм, 14 мм.

ER-25 - 3.175 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 12.0 мм, 14 мм, 16 мм.

Производство Тайвань.

Гайки типа ER

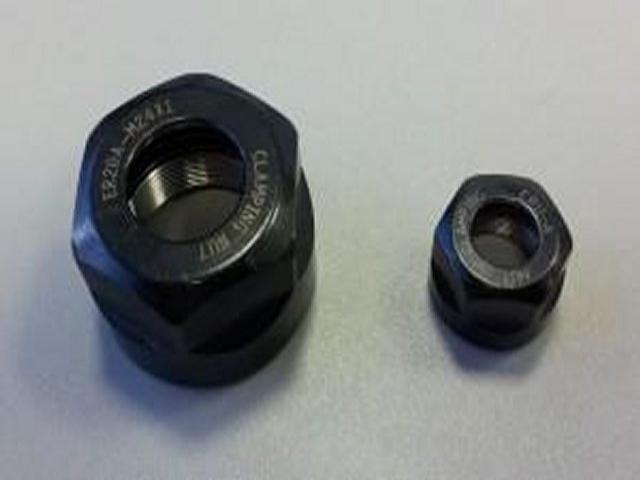

гайка цанги ЧПУ станка. Гайки ER для крепления цанг в шпинделях фрезерных станков.

Предлагаем цанги в гайки ER-8, ER-11, ER-16, ER-20, ER-25.

Производство Тайвань.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ER ЦАНГИ И ЗАЖИМНОЙ ГАЙКИ.

  1. Установите цангу в гайку с небольшим поворотом. Когда цанга установлена ровно - затяните ее слегка гайкой.

  2. Фиксируйте цангу с гайкой в шпинделе, вращая гайку до плотного зажима. Вставьте хвостовик режущего инструмента в отверстие цанги. Затяните гайку с помощью гаечного ключа таким образом, что бы режущий инструмент был зажат как можно плотнее. ( Никогда не затягивайте гайку без режущего инструмента в цанге, это может привести к разрушению цанги).

  1. При смене инструмента, следует ослабить гайку, цанга должна быть изъята вместе с режущим инструментом. Вынимать инструмент из цанги необходимо слегка покачивая его в разные стороны.

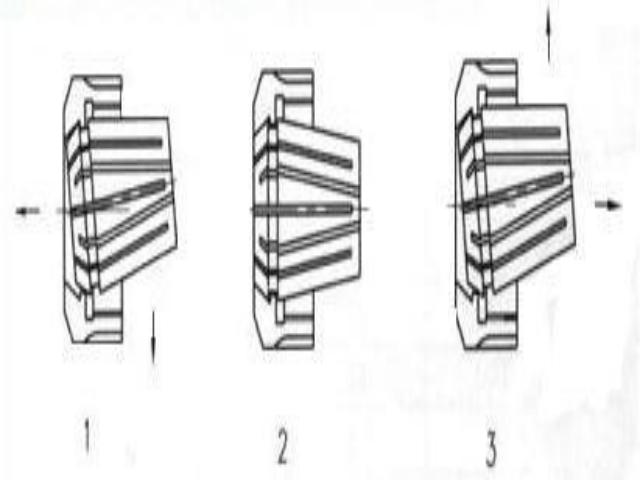

Цанга ЧПУ станка. Цанга ЧПУ станка. схема Цанга ЧПУ станка. гайка ЧПУ станка.
