Приводные ремни ЧПУ станка.

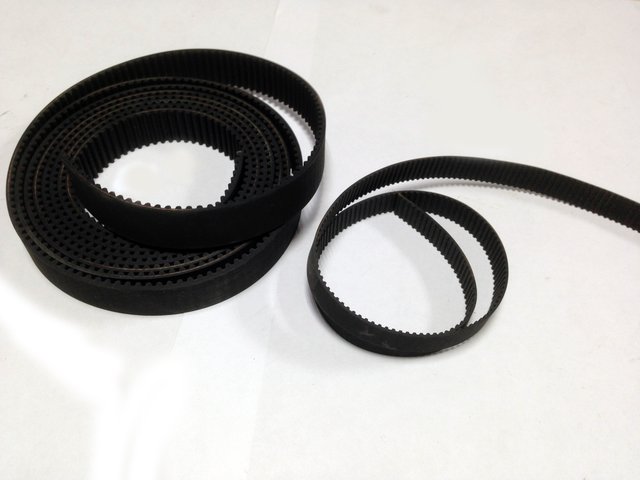

Приводные (зубчатые) ремни для ЧПУ станков

Разнообразность задач, которые возможно решить при помощи технологических лазерных станков и различных лазерных граверов, предъявляет дополнительные требования к работе некоторых узлов и механизмов данного типа оборудования. В каждой группе комплектующих и деталей, из которых состоит тот или иной узел, необходимо использовать максимум их достоинств и минимум недостатков.

Для осуществления линейных перемещений в технологических лазерах, как правило, используется ременная передача с применением зубчатых ремней.

Достоинства и недостатки.

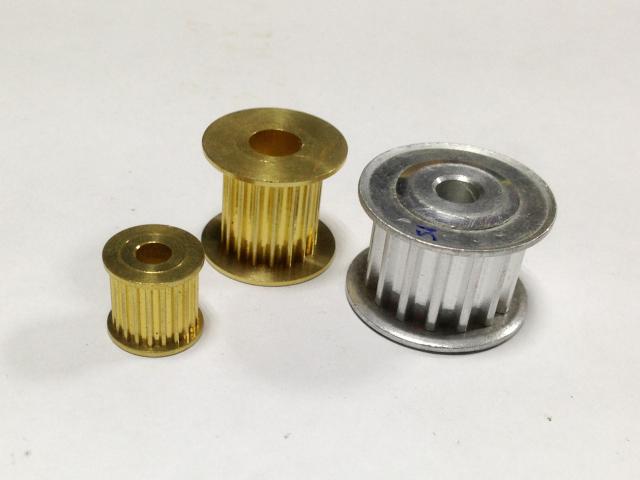

Основное отличие зубчатых ремней от плоских, круглых или клиновых определяется тем, что они передают вращение не за счет большого усилия натяжения на шкивах, а за счет зацепления зубьев ремня и зубьев зубчатого колеса на валу шагового двигателя или другого исполнительного механизма. Данный способ передачи вращения имеет специфические особенности:
  • Точность и синхронность передачи вращения (движения)

  • Высокая надежность при работе на больших скоростях

  • Отсутствие проскальзывания (люфтов)

  • Низкая инерционность при передаче разнонаправленного движения

  • Низкий уровень вибраций во время прерывистых нагрузок

  • Высокий КПД

  • Постоянство и высокое значение передаточного числа

  • Долговечность, бесшумность работы

Высокое качество зубчатых систем передачи движения обусловлены не только их конструктивными особенностями, но и самими зубчатыми ремнями.

Материалом для их изготовления служит полиуретановая или высококачественная резиновая основа, армированная по всей длине стекловолоконным или металлическим кордом. Корд - это крученые синтетические нити или плетеные стальные тросы диаметром от 0,05 до 0,2 миллиметра.

Поверхность, на которой сформированы зубья, покрывается слоем нейлоновой ткани, обладающей антифрикционными свойствами. Такое покрытие препятствует быстрому истиранию , надолго сохраняя ее профиль , что является залогом стабильности динамических характеристик изделия.

Данная структура делает зубчатый ремень прочным, устойчивым к растяжению. В тоже время он имеет достаточную гибкость , эластичность , обеспечивая тем самым его высокую надежность, равномерность и стабильность перемещений в условиях знакопеременного движения и меняющихся нагрузок.

Среди недостатков зубчатых ремней можно выделить несколько большую стоимость по сравнению с другими типами аналогичных изделий. Также к механическим узлам в которых используются зубчатая ременная передача предъявляются повышенные требования к соосности валов двигателя и приводного механизма.

Маркировка ремней позволяет определить их параметры и типоразмер. Изделия с профилем зубьев в виде трапеции имеют обозначение, соответствующее дюймовой системе: MXL, XL, L и т. п. или европейской: Т5, Т10, Т20, Т5DL. В первом случае, буквы соответствуют коду шага зубьев, например, MXL – шаг 2,032 мм, L – 9,525 мм. В европейской классификации величина шага отражена цифрой в маркировке.

Обозначения, применяемые к ремням с полукруглым профилем, MTD5M, MTD8M, RPP5 несут информацию о величине шага и типе зубьев.

Технические характеристики

Приводные ремни для лазерных гравировальных и раскройных станков.

Вид

Наименование

Цена (за погонный метр)

Приводные ремни ЧПУ станка.

Приводной ремень Т-2мм, ширина - 10мм.

уточните у менеджера

Приводные ремни ЧПУ станка.

Приводной ремень Т-3мм, ширина - 15мм.

уточните у менеджера
