Частотный преобразователь

Частотный преобразователь

Частотный преобразователь (инвертор) представляет собой электронное статическое устройство, предназначенное для управления асинхронным электродвигателем переменного тока. На выходе преобразователя формируется электрическое напряжение с переменной амплитудой и частотой. Регулировка частоты вращения двигателя осуществляется путем изменения частоты напряжения питания, подаваемого на двигатель от преобразователя. Инвертор преобразует напряжение питающей сети 220В/380В частотой 50Гц в выходное импульсное напряжение, которое формирует в обмотках двигателя синусоидальный ток частотой от 0 до 400 Гц и выше.

Управление преобразователем частоты (инвертором) может осуществляться со встроенной или выносной панели управления, или же - с помощью внешних сигналов подаваемых системой ЧПУ. Кроме того, существует возможность управлять частотным преобразователем через последовательный интерфейс или от внешнего программируемого логического контроллера.

Частотные преобразователи обеспечивают:

  • плавный пуск и остановку электродвигателя, а также изменение направления его вращения;

  • высокую электрозащиту двигателя от перегрузок по току, перегрева, обрыва фаз и т.д.;

  • плавную регулировку частоты вращения электродвигателя практически от нуля до номинального значения в ранее нерегулируемых технологических процессах;

  • создание замкнутых систем с возможностью точного поддержания заданных технологических параметров;

  • значительное снижение потребления электроэнергии за счет оптимального управления электродвигателем в зависимости от нагрузки;

  • увеличение срока службы электропривода и оборудования;

  • высокую надежность и долговечность работы оборудования;

  • простоту управления и технического обслуживания.

Как правило, мощность частотного преобразователя подбирается равной мощности электродвигателя (шпинделя). Частотный преобразователь (инвертор) должен соответствовать следующему условию: номинальный выходной ток частотного преобразователя должен быть не меньше, а лучше чуть больше, номинального тока электродвигателя.

Технические характеристики

Предлагаемые нами частотные преобразователи имеют следущие особенности:

  1. Малые габариты и масса; возможность монтажа, как на стенку, так и на DIN-рейку.

  2. Частотный и векторный алгоритмы управления.

  3. Автотестирование и определение параметров двигателя при векторном управлении.

  4. Стартовый момент 150% ( частота 1 Гц).

  5. Возможность выноса пульта управления ( до 500мм).

  6. Автоматический подъем начального пускового момента и компенсация скольжения.

  7. Возможность работы привода с переходом на одну из 15-ти предустановленных частот вращения, в том числе, в автоматически исполняемом цикле с заданным временным интервалом каждого шага в диапазоне от 0 до 65500сек (обеспечивается встроенным PLC - программируемым логическим контроллером).

  8. Независимое задание и выбор 4-х времен разгона/замедления (от 0.01 до 3600сек).

  9. Последовательный интерфейс RS-485 (протокол Modbus) со скоростью передачи до 38 400 бод.

  10. Автотестирование и определение параметров двигателя при векторном управлении.

  11. Режим автоматического выбора наименьшего времени разгона и торможения.

  12. Синхронизация с вращающимся двигателем.

  13. Встроенный счетчик импульсов с внешнего датчика.

  14. Возможность работы с цифровым датчиком скорости - инкрементальным энкодером (с использованием платы расширения PG02 (опция), легко устанавливаемой внутрь преобразователя).

  15. Встроенный или съемный пульт управления с пятиразрядным светодиодным дисплеем.

  16. Встроенный дроссель шины постоянного тока для моделей с мощностью от 15 кВт.

  17. Суммирование сигнала задания скорости с отдельных источников управления.

  18. Переключение между двумя источниками управления.

  19. Функция простого позиционирования.

  20. 11 дискретных входов (из них, 6 многофункциональных программируемых).

  21. 3 аналоговых входа (4...20мА, 0...10В, -10...+10В).

  22. 1 релейный и 3 цифровых (с открытым коллектором) многофункциональных программируемых выхода.

  23. 1 программируемый аналоговый выход.

  24. 1 импульсный выход с частотой импульсов пропорциональной выходной частоте.

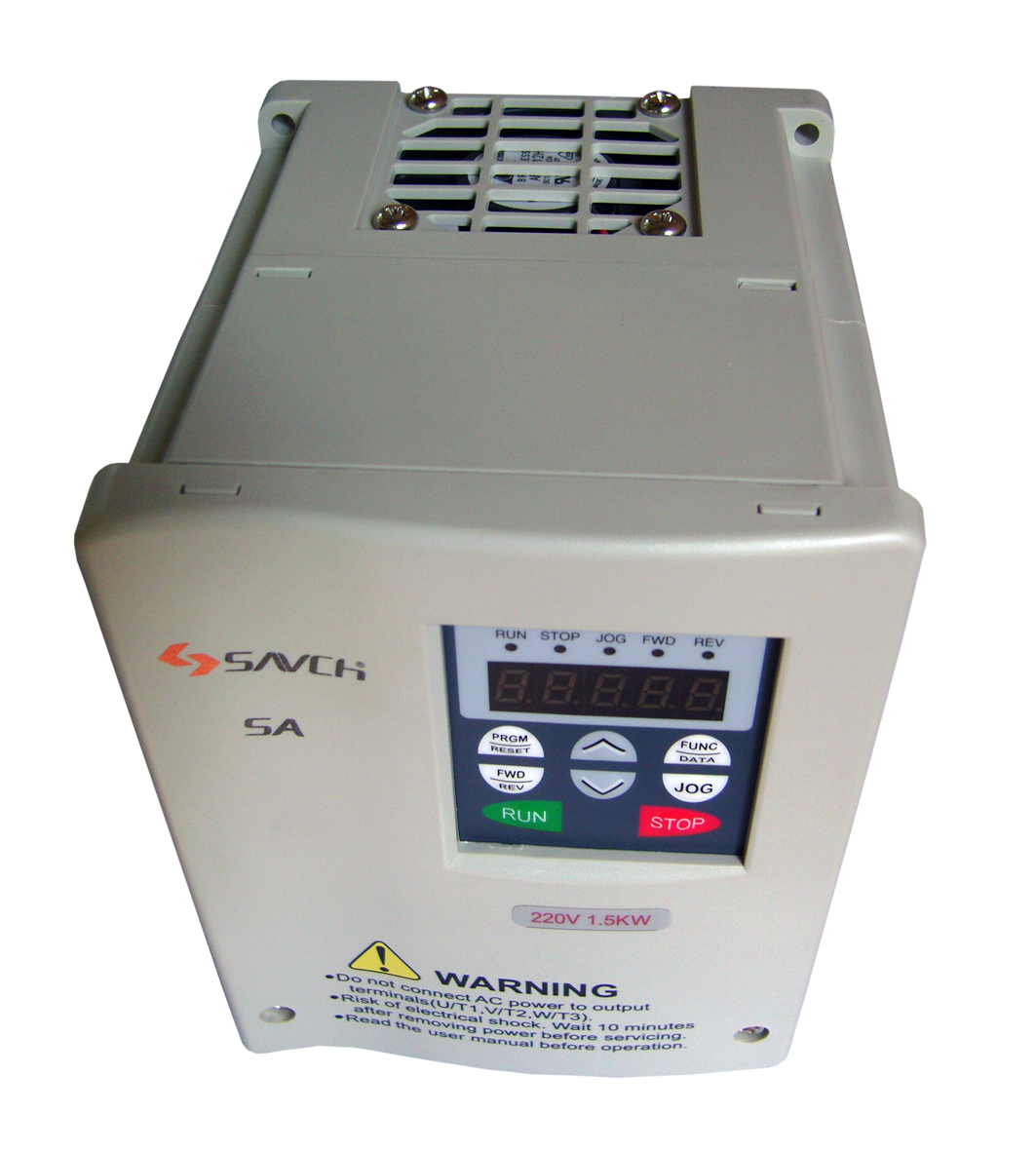

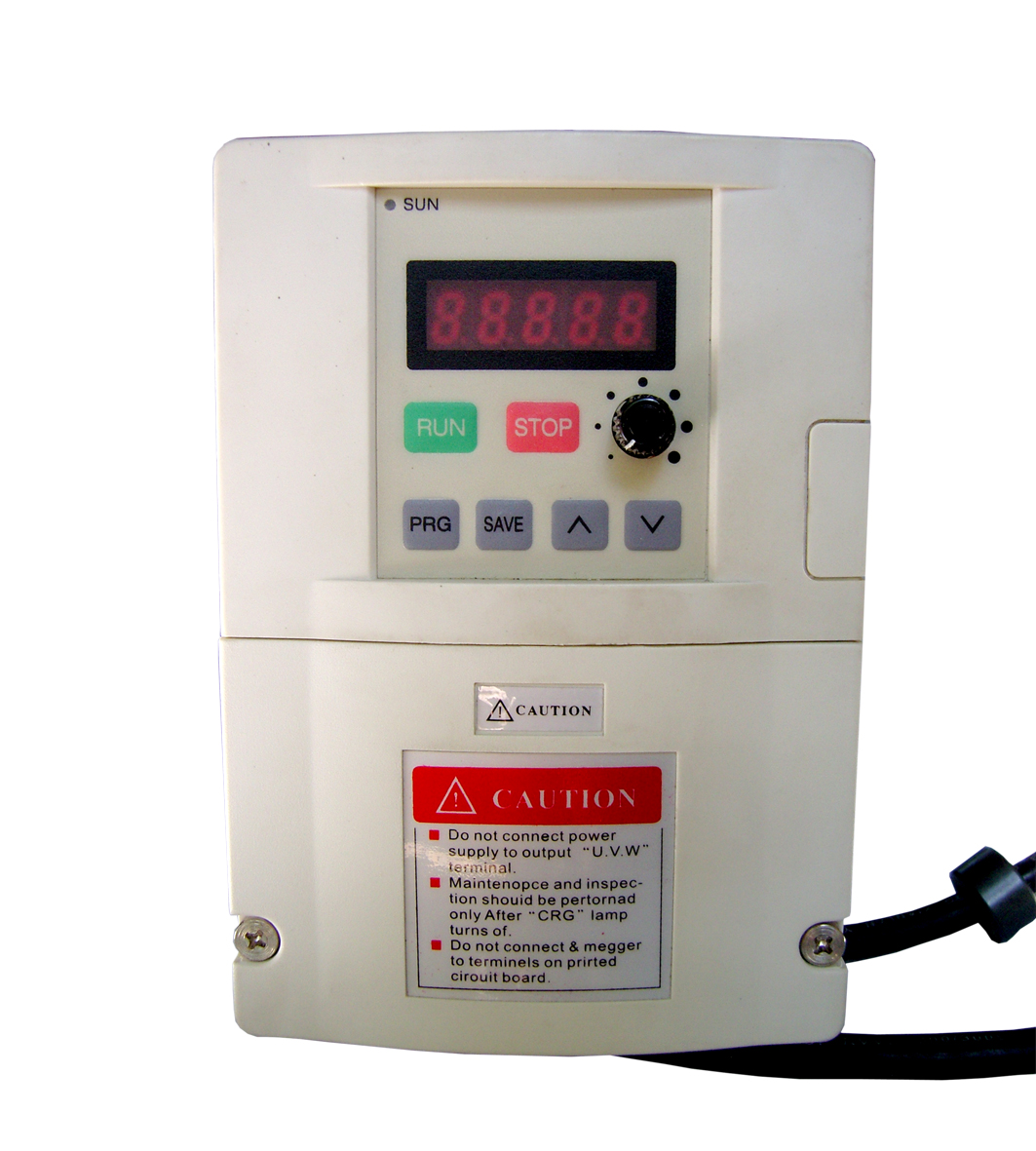

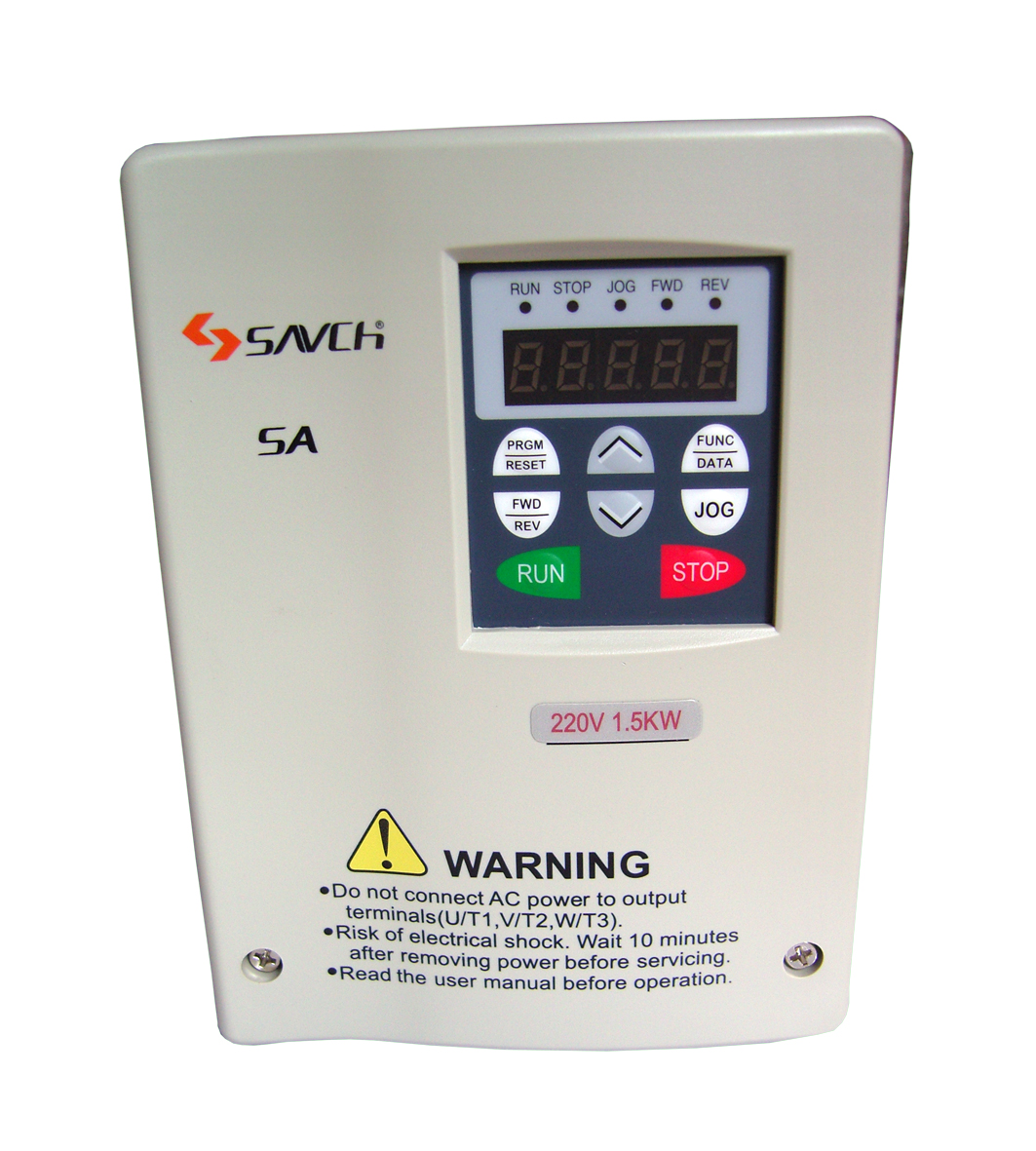

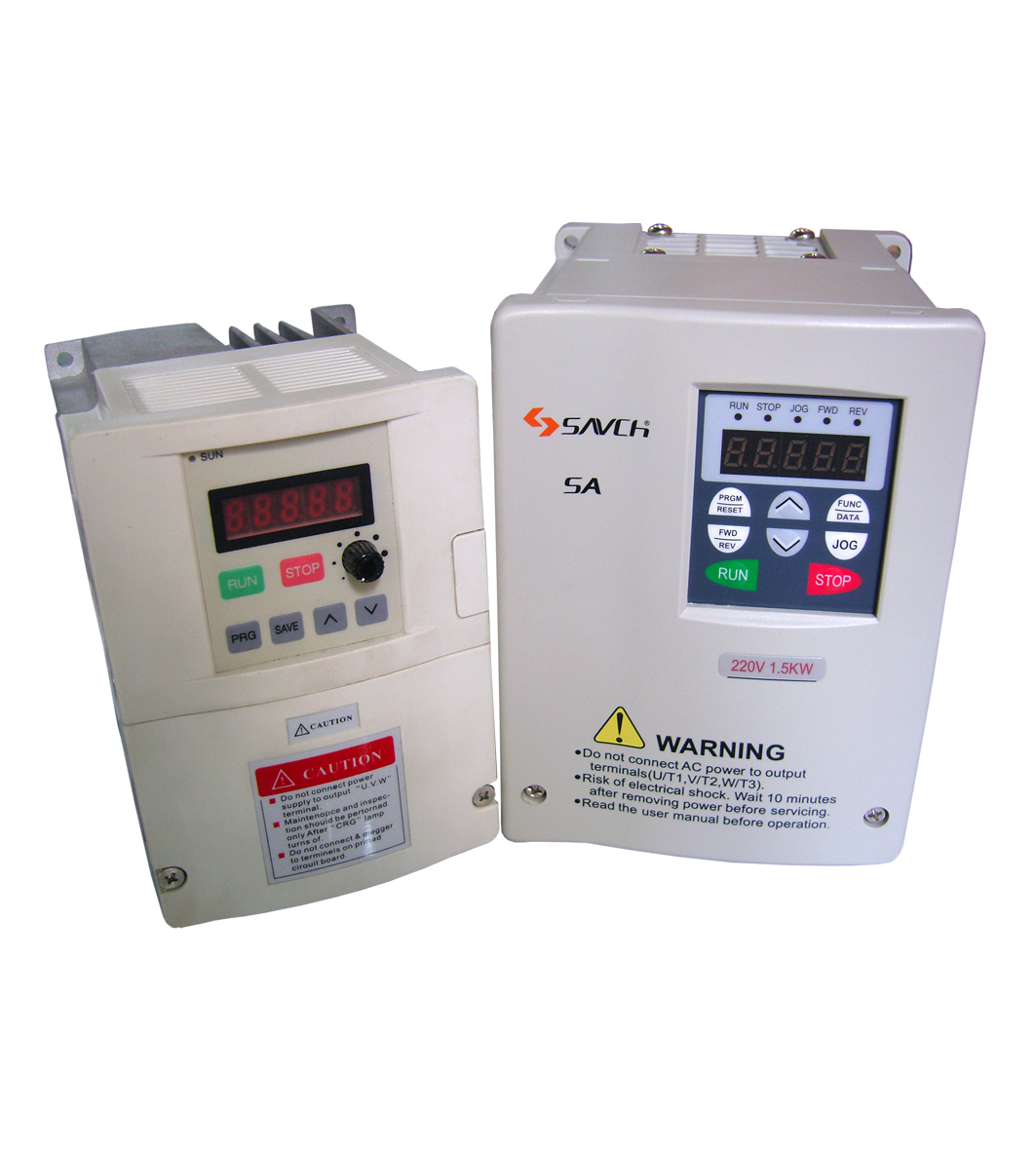

Частотный преобразователь (инвертор) Частотный преобразователь (инвертор) Частотный преобразователь (инвертор) Частотный преобразователь (инвертор)
